Compact-Line - smart und günstig
zurück zur Übersicht
- Produktinformation
- Bedienung / Antrieb
- Maximale Größen
- Technische Details
-
Eigenschaften
- besonders kleine Blende (35 x 35 mm)
- verschiedene Seitenführungen verfügbar
- schnelle und einfache Montage
Einsatz:

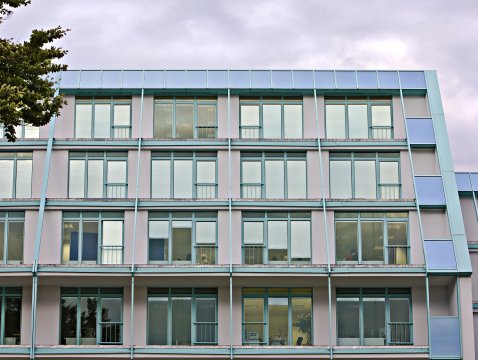

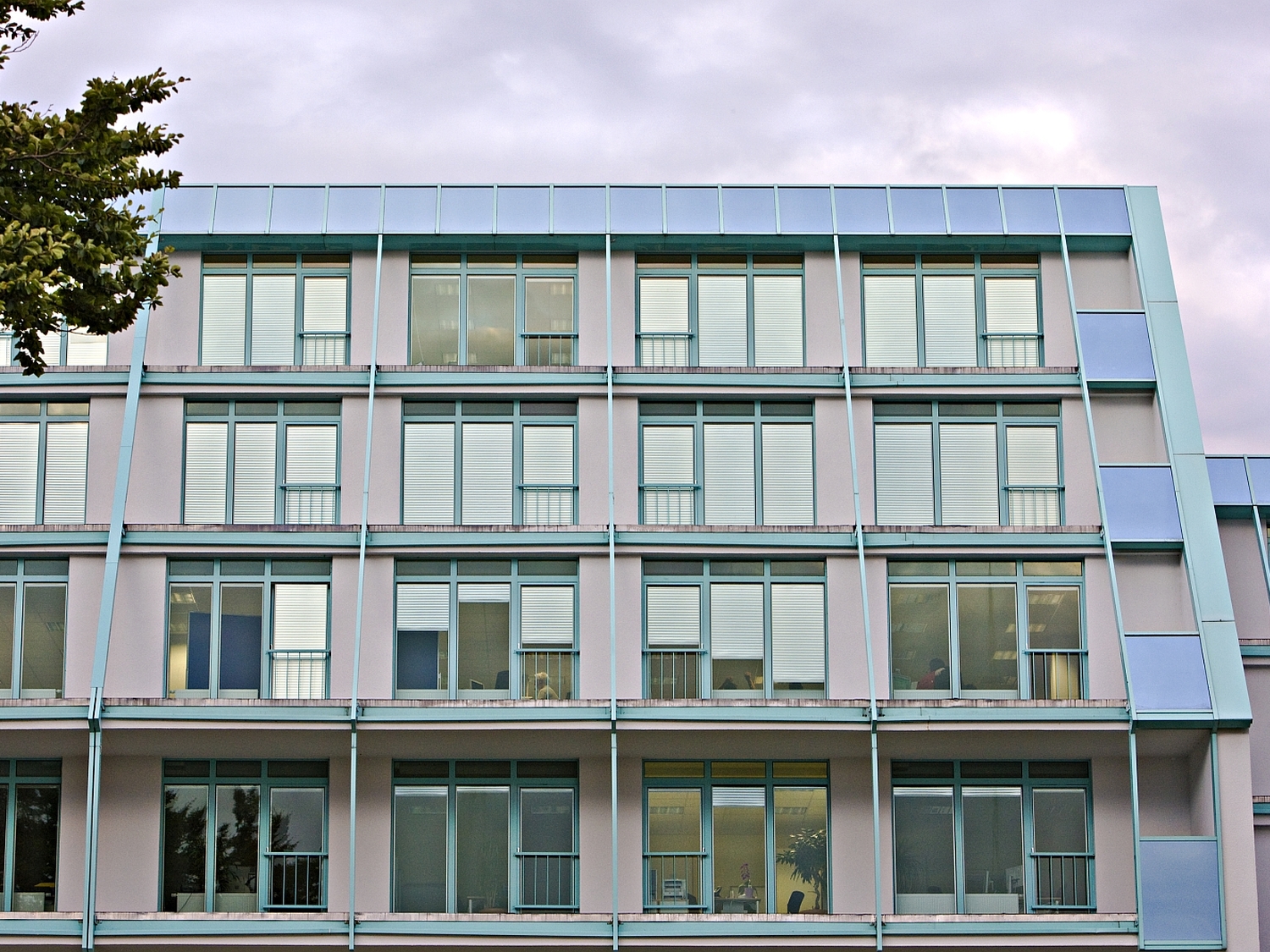

- vorrangig im Objektbereich

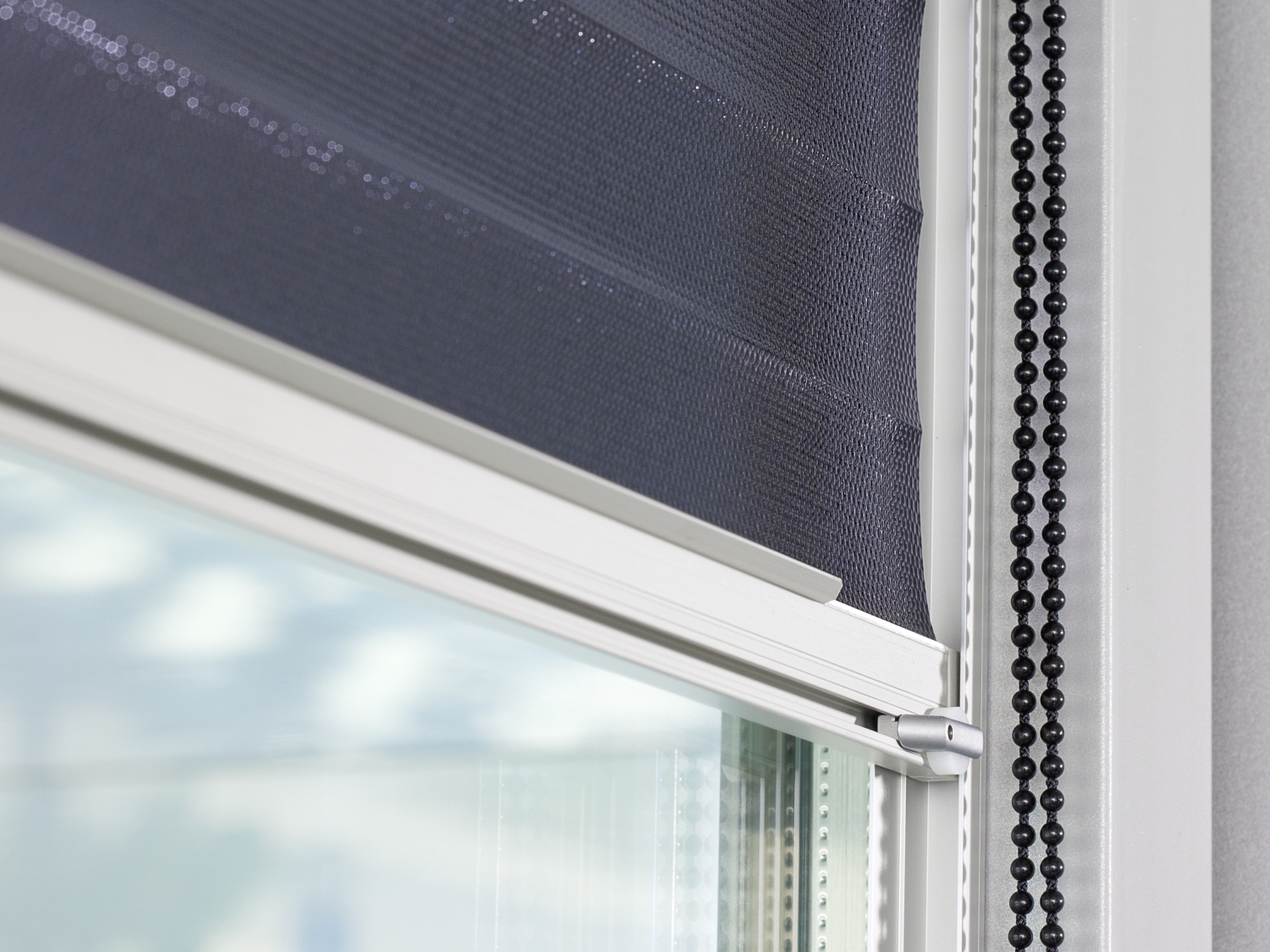

Rollen am Abschlussstab sorgen für eine gute Behangführung

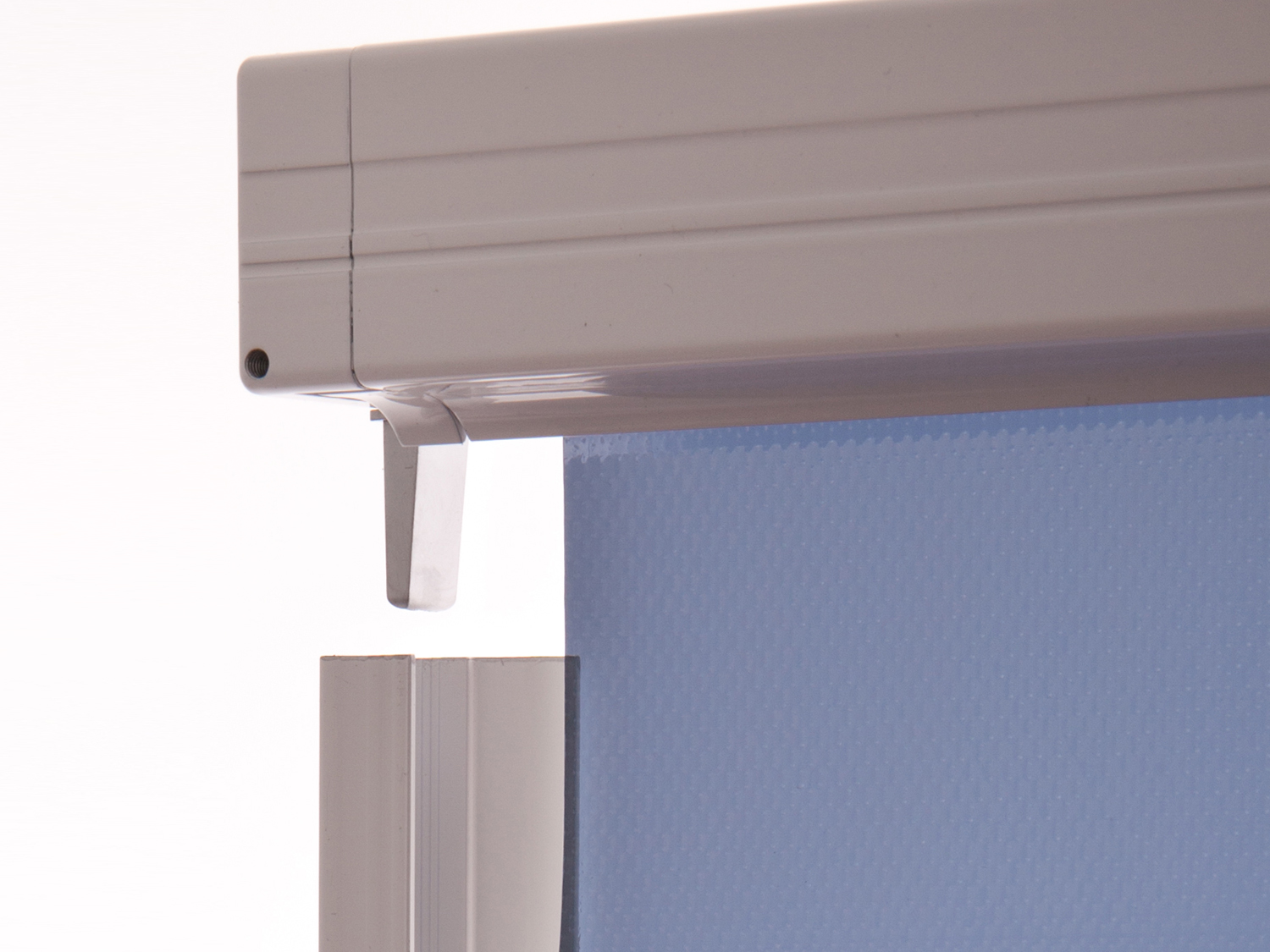

Einfache Montage: Aufstecken der Blende in die aufgeklebten Seitenführungen
-
Bedien- und Antriebsvarianten
- manuelle Bedienung per Kettenzug

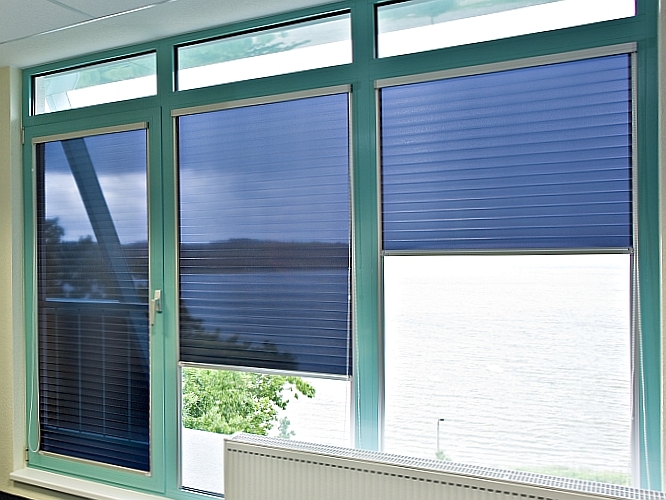

Rollo Compact-Line mit Kettenzug
-
Maximale Größen
max. Breite max. Höhe 1.500 mm 3.400 mm Elementhöhe variiert je nach Stoff- und Folientyp und Plissierung
-
-
Blenden
- Gehäuse aus Aluminium wahlweise eloxiert oder RAL pulverbeschichtet
- nicht sichtbare Öffnung zur Hinterlüftung
- seitliche Metalldeckel

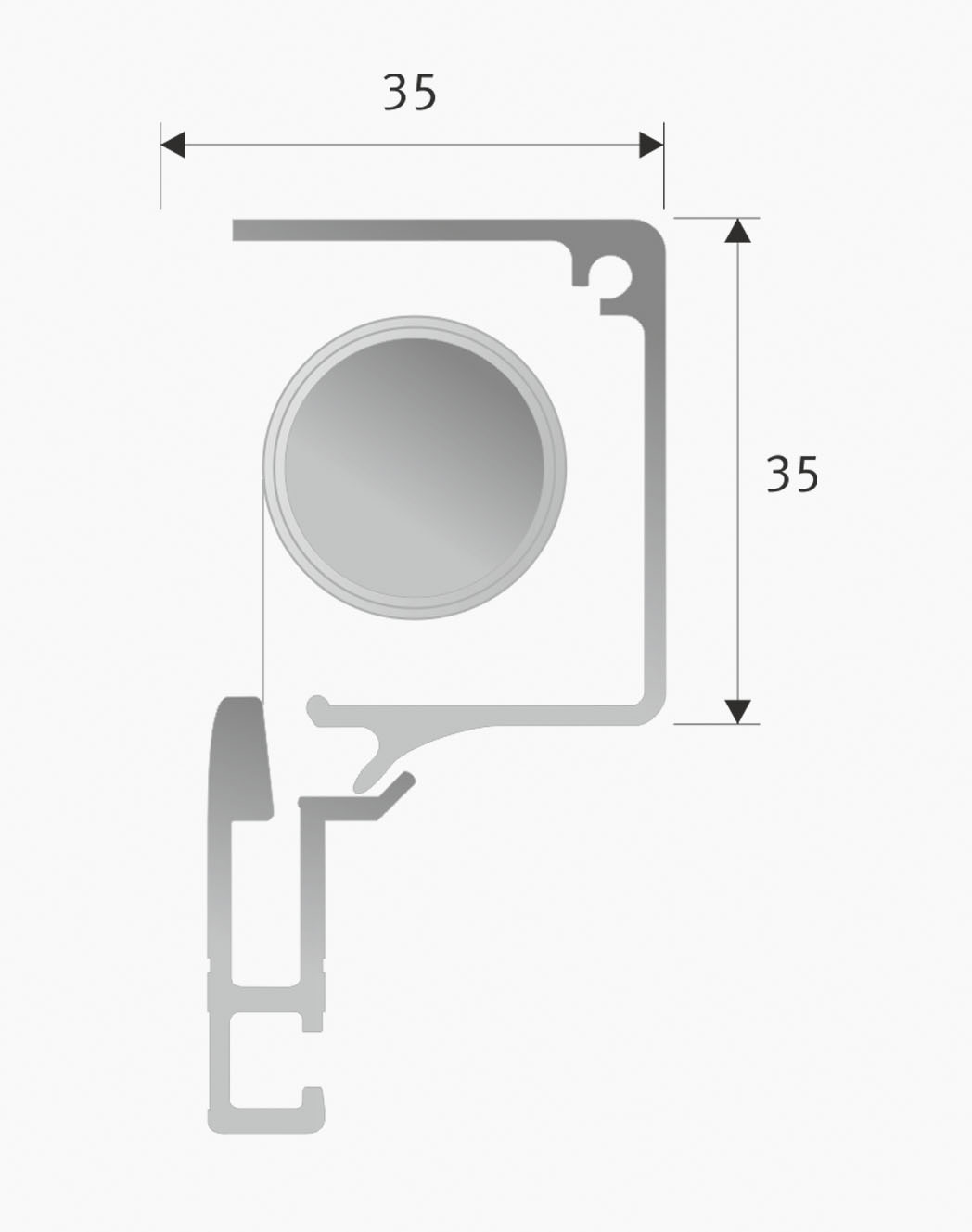

Blende COg (geschlossen)
für Montage in den Rahmen

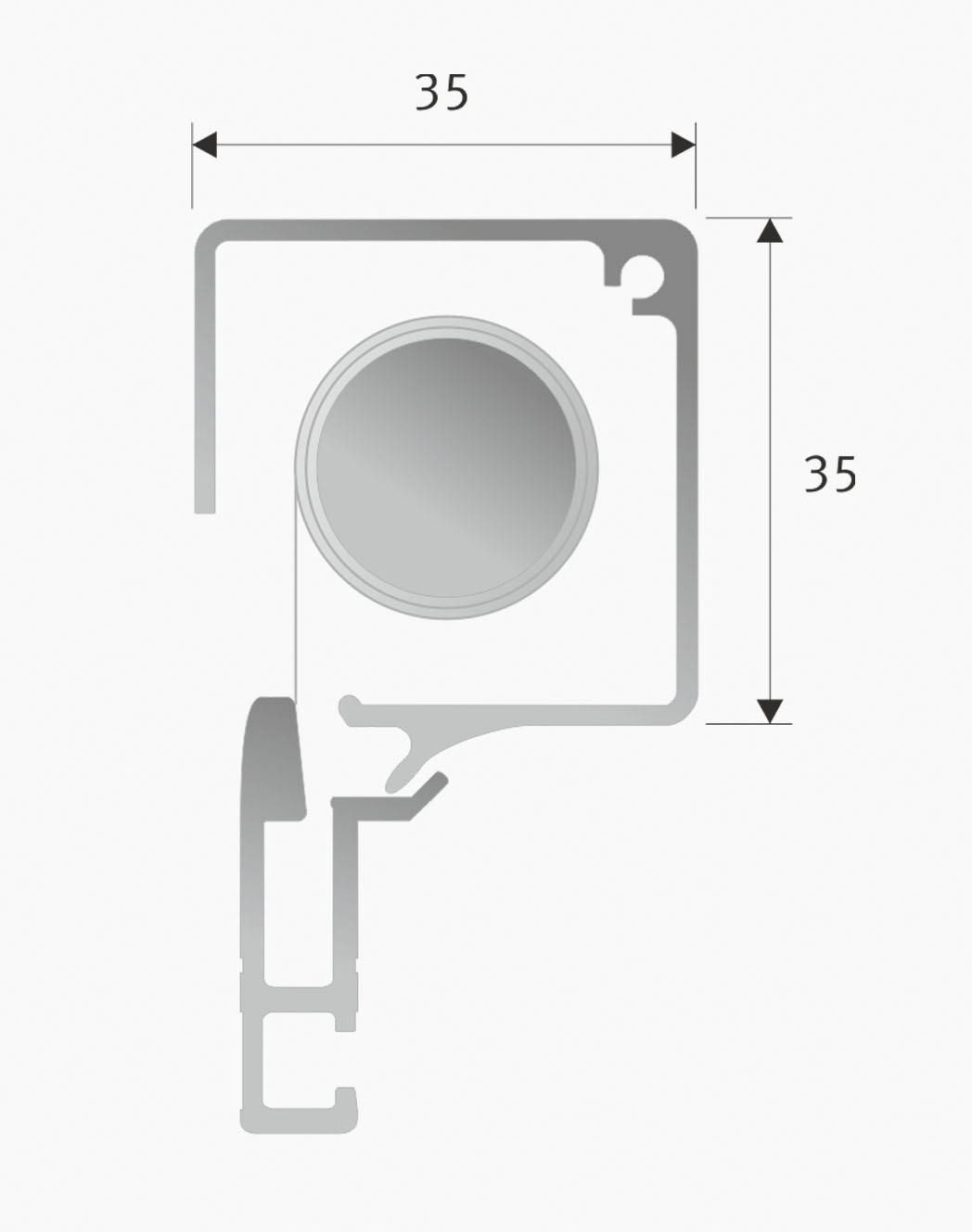

Blende CO (offen)
für Montage auf den Rahmen
-
Seitenführungen
- Profile aus Aluminium wahlweise eloxiert oder RAL pulverbeschichtet
- optimale seitliche Führung der Folie und des Abschlussstabes
- zur Abdeckung seitlicher Lichtspalte
- zum Schutz der Folienränder vor Beschädigungen
U12, U27, U38, U50
U15/25
U30/50
UL38, UL50
Y32
-
Abschlussstäbe
- Profile aus Aluminium wahlweise eloxiert oder RAL pulverbeschichtet
- seitliche Kunststoffgleiter zum Minimierung der Laufgeräusche
- je nach Behangart verschiedene Abschlussstab-Typen, z. B. mit einstellbaren Anschlagröllchen zur optimalen Behangführung
- Adaptionen für Seilführung möglich

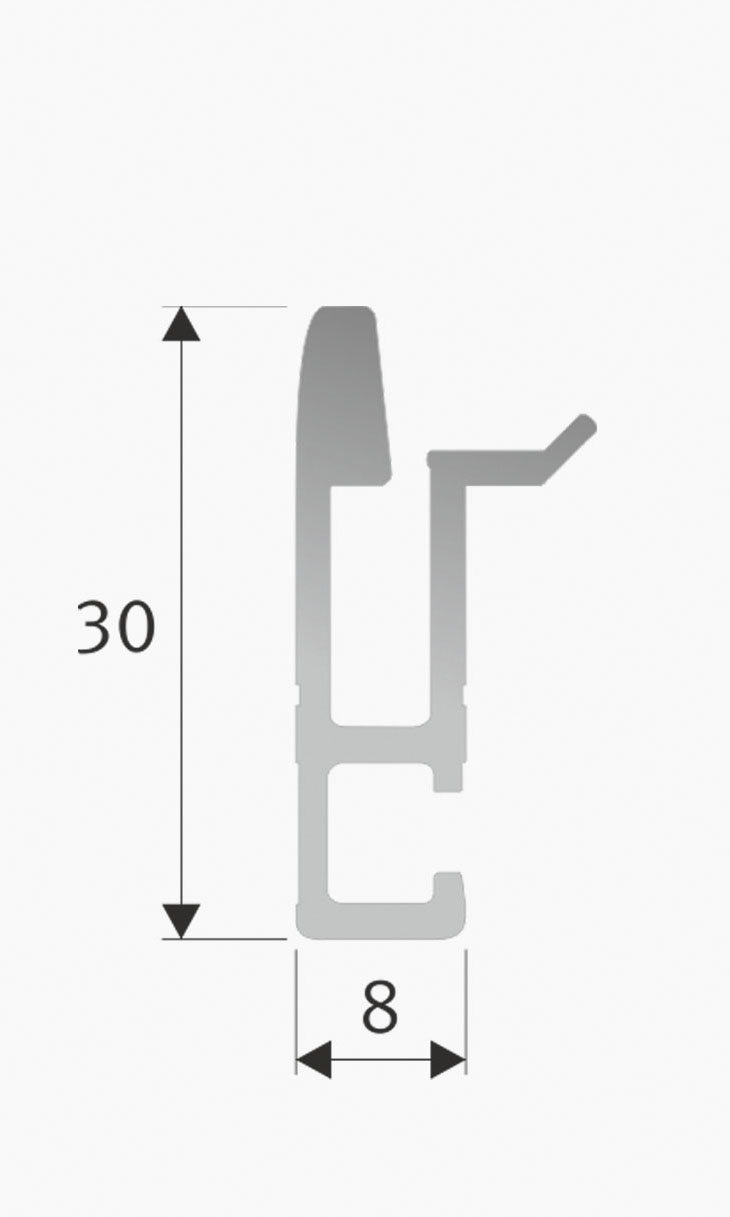

Anschlussstab P
-
Montage

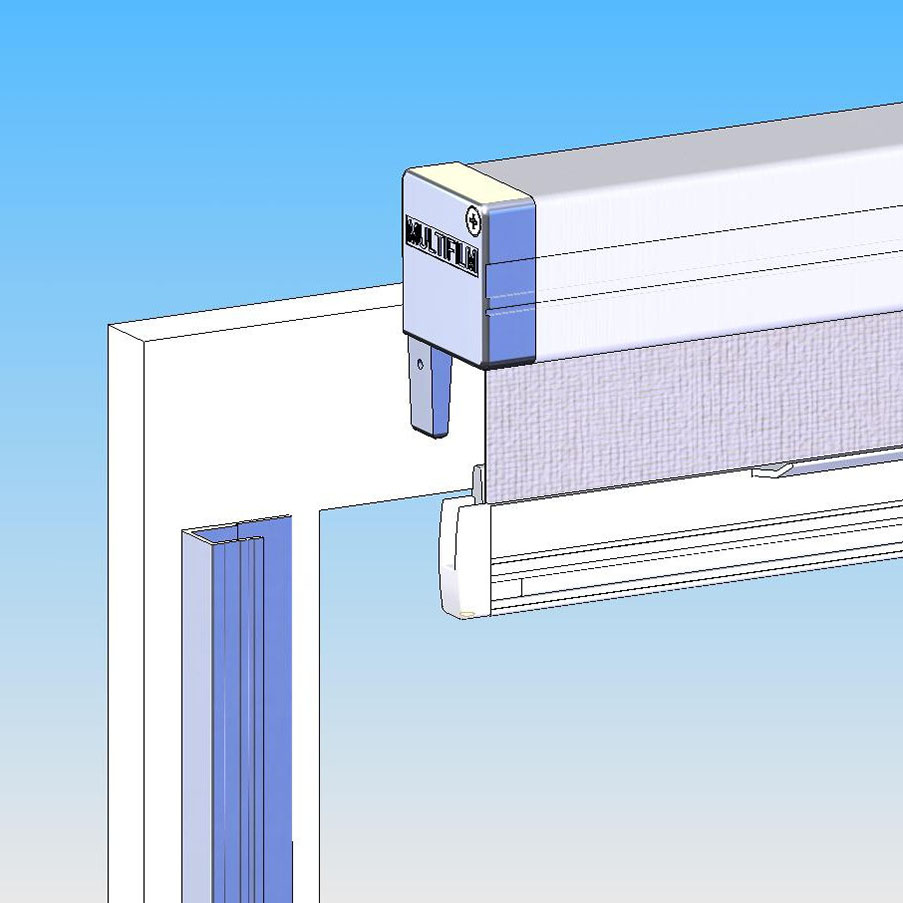

Klebemontage auf den Rahmen (ohne Bohren)

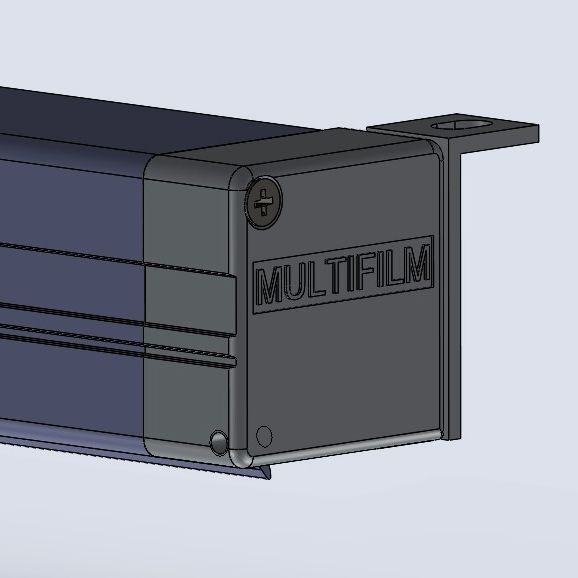

Montage mit Montagewinkeln
(ohne Seitenführungen)
nach oben/ an die Decke

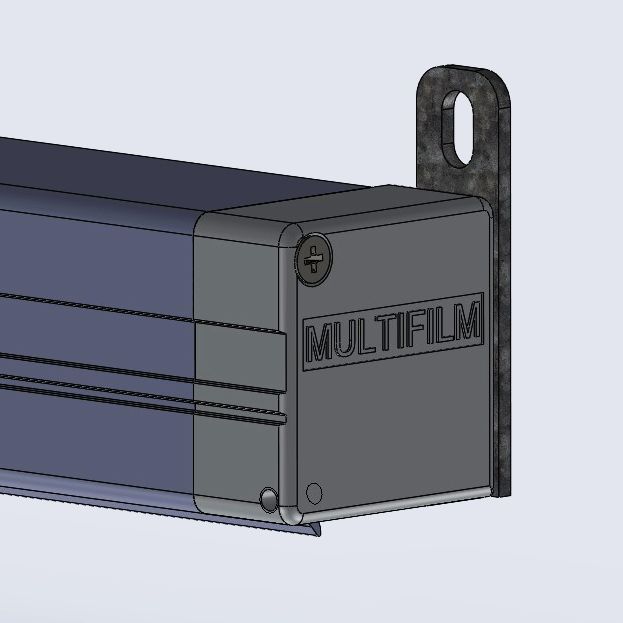

Montage mit Montageplatten
(ohne Seitenführungen)
nach hinten/ auf den Rahmen
-
